フィルム巻き取り機 ＭＳ３−６００Ａ-T(エアーシャフト）
紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはＤＣブラシレスモーターとパウダクラッチを使用していますので、巻取り回転数と巻き取りトルクをそれぞれ個別にボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション：フットスイッチ（運転/停止）￥１２，０００
標準は３インチ紙菅用エアーシャフトタイプです
貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。
標準価格 ２０２３年３月１日受注分より￥１，５９８，０００〜
回転数を下げれば巻きだしブレーキとしても使用可能です。
| 電源電圧 |
ＡＣ２００Ｖ ５Ａ |
| 圧縮空気 |
０．５ＭＰａ（エアーシャフト用） |
| 本体重量 |
約１５０Ｋｇ〜 |
| 駆動モーター |
１２０Ｗ ＤＣブラシレスモーター |
| 巻き取り回転数 |
３〜６０ｒｐｍ ボリウムで調整可能 |
| 巻き取り速度 |
１５ｍ／ｍｉｎ 巻径φ８０ｍｍ時 |
| 巻き取り張力 |
４０Ｎ／巻き径φ６００ｍｍ時
８０Ｎ／巻き径φ３００ｍｍ時
ボリウムで調整可能 （巻径変化により張力は変わります） |
| 適用紙菅・幅 |
３インチ 幅６０〜６００ｍｍＭＡＸ |
| 最大巻き径 |
φ６００ｍｍＭＡＸ |
| 最大巻き重量 |
５０ｋｇ |
| シャフト支持 |
方支持／片受け ラグ式エアーシャフト（操作パネルに入／切付き） |
| サイドレー |
なし |
| 移動／固定 |
キャスター及びアジャスター付き |
|
|
 |
 |
姉妹機種
紙管コア幅：４００ｍｍ タイプ
ＭＳ３−４００Ａ−ＴＣ
２０２３年３月１日受注分より￥１，４９８，０００〜
紙管コア幅：８００ｍｍ タイプ
ＭＳ３−８００Ａ−ＴＣ
２０２３年３月１日受注分より￥１，７４８，０００〜
６インチアダプタ付きなど
その他、仕様変更に対応させていただきます。 |
 |
|

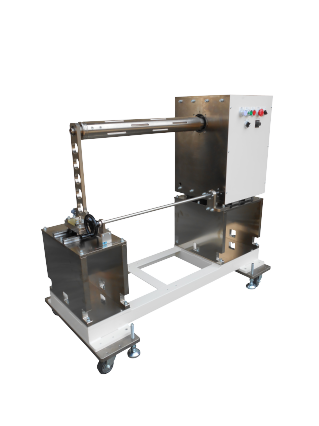

Ｍｓ３−６００Ａ
特注仕様：巻取り軸高さ１０００ｍｍ
（画像はサイドレー付き仕様） |

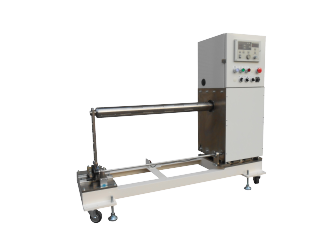

ＭＳ３−８００ＡＳ−ＴＣ
張力一定制御仕様：
巻取り径が変化しても巻き取り張力は、
一定になるようにテンションコントロールします
（画像はサイドレー付き仕様）
 |
|
|

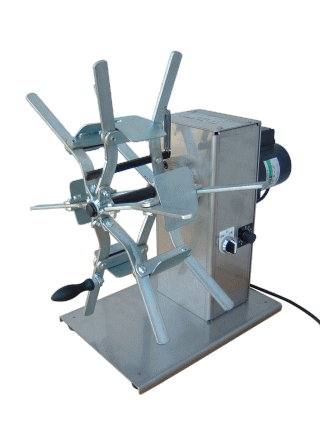

簡易タイプ
