フィルム巻き替え装置（巻出し巻取り装置） ＭＳＭ３−3００Ａ−ＥＰＣ 詳細
紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール
張力検出器で張力を検出して張力が一定になるようにテンションコントロールしています。
フィルム送り速度はボリウムで調整が可能です。

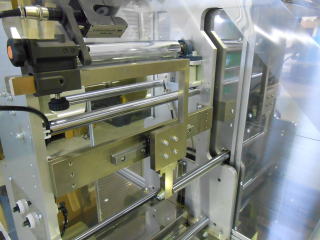

巻取り軸にはＥＰＣ(蛇行制御）装置がフィルムエッジを揃えて巻き取ります。
測長機能付きで設定値で自動停止します。
標準は３インチエアーシャフトです
オプション：除電装置の追加など
貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。
標準価格 ￥6，８００，０００〜
| 電源電圧 |
三相２００Ｖ ３０Ａ |
| 圧縮空気 |
０．５ＭＰａ |
| 本体重量 |
約７００Ｋｇ |
| 巻き取り回転数 |
８〜８０ｒｐｍ ボリウム調整 |
| 巻き取り速度 |
２０ｍ／ｍｉｎ（巻取り径φ８０ｍｍ時） １００ｍ／ｍｉｎ（巻取り径φ４００ｍｍ時）
巻取り径の変化により速度は変わります |
| 巻取り張力 |
２０〜５０Ｎ テンションコントローラーに設定値を入力
張力検出器で張力を検出して張力を一定に制御
（実張力が表示されます） |
| 適用紙菅・幅 |
３インチ 幅１００〜３００ｍｍ |
| 最大巻き径 |
φ５００ｍｍ |
| 最大巻き重量 |
４０ｋｇ |
| シャフト支持 |
片支持 |
| 紙管固定方法 |
巻出し側３インチエアーシャフト 巻取り側３インチエアーシャフト |
| 巻取り側ＥＰＣ |
調整範囲±２０ｍｍ |
| 測長機能 |
１〜９９９９ｍ 設定値にて自動停止 |
| 移動／固定 |
キャスター及びアジャスター付き |
| 装置寸法 |
長さ１５００ｍｍ 奥行１３００ｍｍ 高さ２０００ｍｍ（パトライト含む） |
|
  |
|
