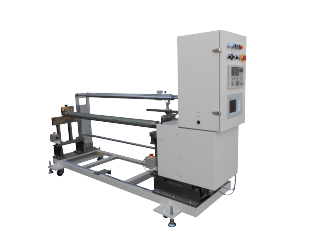

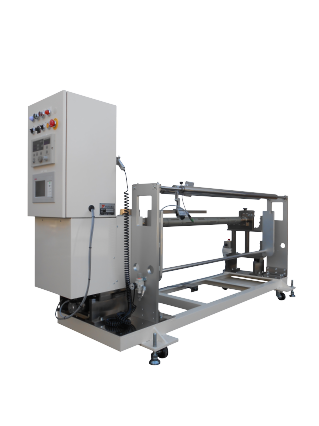

フィルム巻き取り装置 ＭＳ３−1３００Ａ−ＴＣーＥＰＣ（エアーシャフト、テンションコントロール、ＥＰＣ）
幅１３００ｍｍまでの紙、フィルムなどを紙管に巻き取る装置です。
巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。
パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。

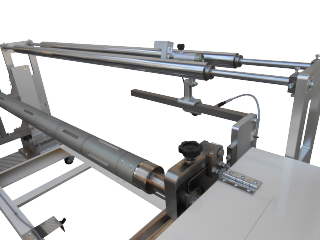

標準は３インチエアーシャフト 両支持タイプになります。ハイロックタイプに変更も可能です。
超音波センサーによりフィルム巻径を検出して、巻径が変化しても張力が一定になるようにテンションコントールします。

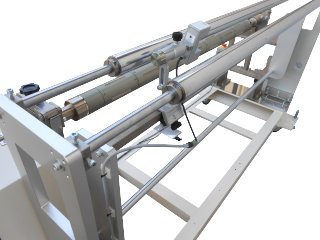

蛇行制御装置（ＥＰＣ）が追加されています。
。
貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。
標準価格 ２０２３年３月１日受注分より￥４，８８０，０００〜
| 電源電圧 |
三相２００Ｖ １５Ａ |
| 圧縮空気 |
エアーシャフト用 |
| 本体重量 |
約４００Ｋｇ〜 |
| 駆動モーター |
モーター |
| 巻取り回転数 |
２〜２０ＲＰＭ ボリウムで調整可能 |
| 巻取り速度 |
ＭＡＸ５ｍ／ｍｉｎ（巻径φ８０ｍｍの場合） |
| 巻き取り張力 |
２０〜１２５Ｎ 張力一定制御（実張力は表示されません） ボリウムで調整可能 |
| 適用紙菅・幅 |
３インチ 幅３００〜１３００ｍｍＭＡＸ |
| 最大巻き径 |
φ４００ｍｍＭＡＸ |
| 最大巻き重量 |
約１５０ｋｇ |
| シャフト支持 |
両支持 |
| 紙管固定方法 |
３インチエアーシャフト |
| 蛇行制御 ＥＰＣ |
調整量±２５ｍｍ |
| 移動／固定 |
キャスター及びアジャスター付き |
| 装置寸法 |
幅２３６５ｍｍ 奥行８２０ｍｍ 高さ１４６０ｍｍ （巻取り軸高さ約７５０ｍｍ） |
|
|
 |
 |
 |
| |
|
|
 |
|
|
| |
 |
 |
|

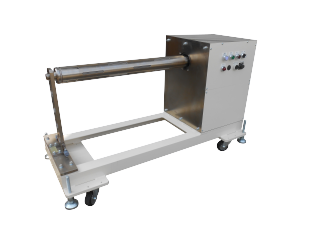

ＭＳ３−６００Ａ
３インチエアーシャフト６００ｍｍ幅 |

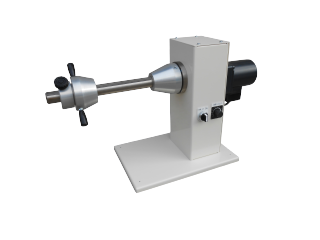

ＭＳ３Ｎ−Ｓ−２００
