スリッター耳巻き取りに最適
低価格の簡易トラバース付きミミ巻き取り機
ＭＳ３Ｎ−Ｓ−２００−ＴＲ |

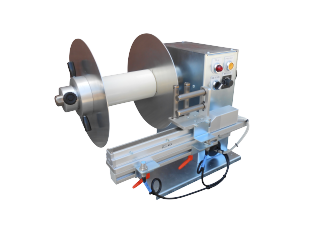

簡易トラバース付き耳巻き取り機ＭＳ３Ｎ−Ｓ−２００−ＴＲ 詳細 耳巻き取り カス巻き取り
紙、フィルムのミミなどをトラバースしながら定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
運転／停止は付属のフットスイッチで行います
貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。
標準価格 ２０１８年１０月１日受注分より￥４９９，０００〜
部品在庫状況により１週間程度で出荷可能です
| 電源電圧 |
ＡＣ１００Ｖ ５Ａ |
| 本体重量 |
約２０Ｋｇ〜 |
| 巻き取り張力 |
５０ＲＰＭタイプ １２Ｎ／巻き径φ２００ｍｍ時（連続定格時）
ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時） |
| 巻き取り張力 |
１００ＲＰＭタイプ ５．８Ｎ／巻き径φ２００ｍｍ時（連続定格時）
ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） |
| 巻き取り張力 |
３００ＲＰＭタイプ １．９Ｎ／巻き径φ２００ｍｍ時（連続定格時）
ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） |
| 巻取りフランジ部 |
巻取り外径：φ３００ｍｍ
巻取り幅：２００ｍｍ
アルミフランジφ３００ｍｍと３インチ２００ｍｍ幅プラ管が付属 |
| トラバース移動幅 |
近接スイッチの位置変更で調整（最大２００ｍｍ） |
| トラバース速度 |
内部コントローラースイッチで１６段階調整（５〜２５０ｍｍ/秒） |
| 本体寸法 |
幅６１０×奥行４１０×高さ４２５ｍｍ |
|
|

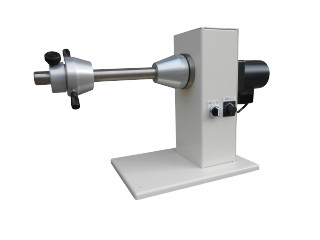

フィルム幅方向ハンドル調整タイプＭＳ３
エアーシャフトタイプＭＳ３−６００Ａ
