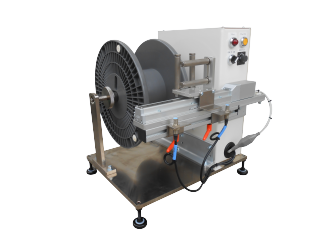

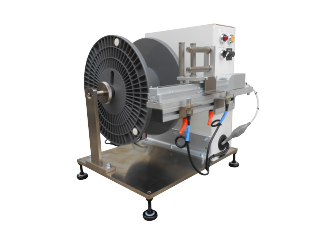

簡易トラバース付きボビン巻き取り機　ＭＳ３Ｎ－ＴＰ４００－２００－ＴＲー４０W　

ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
ボビンをテーパーネジで締め込み固定するタイプです。
最大ボビン外径はφ４００ｍｍまで可能になります。
ボビン穴径Φ１８～５２ｍｍまで固定できます。

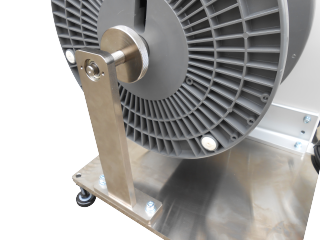

最大巻取りボビン重量は５０ｋｇまで可能となります。ボビン巻取り軸にボルトで脱着する前受を取り付けて使用します。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
運転／停止は付属のフットスイッチで行います
停止時トラバースはその場で停止します

貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。
画像にあるボビンは付属していません
標準価格　　￥７９９，０００～
整列巻はできません　　　　　　　　　　　　　　　　　　　

電源電圧	ＡＣ１００Ｖ　７Ａ
本体重量	約６０Ｋｇ～
駆動モーター	４０Ｗトルクモーター
巻き取り張力	５０ＲＰＭタイプ　　２３Ｎ/巻き径φ２００mm時（連続定格時）　　　　　　　　　　　　ｍａｘ１００Ｎ/巻き径φ２００mm時（短時間定格時）
巻き取り張力	１００ＲＰＭタイプ　１１Ｎ/巻き径φ２００mm時（連続定格時）　　　　　　　　　　　ｍａｘ５８Ｎ/巻き径φ２００mm時（短時間定格時）
巻き取り張力	３００ＲＰＭタイプ　３．８Ｎ/巻き径φ２００mm時（連続定格）　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時）
適応ボビンサイズ	ボビン外径：最大φ４００ｍｍボビン外幅：５０～２００ｍｍボビン軸穴径：φ１８～５２ｍｍボビン重量：最大５０ｋｇ（ボビン巻取り軸前受取り付け）
最大ボビン重量	５０ｋｇ
トラバース移動幅	近接スイッチの位置変更で調整（最大２００ｍｍ）
トラバース速度	内部コントローラースイッチで１６段階調整（５～２５０ｍｍ/秒）
概略寸法	横幅７４０×奥行３７０×高さ５００ｍｍ（ボビン含まず）
