２軸同期トラバース付き測長ボビン巻き取り機ＴＭＳ５２２Ｗ　

有限会社ユタカ製作所

省力化機械・自動機の設計・製作・開発メーカー 有限会社ユタカ製作所

ボビン巻き取り機、ワイヤー巻き取り機、ケーブル巻き取り機、電線巻き取り機

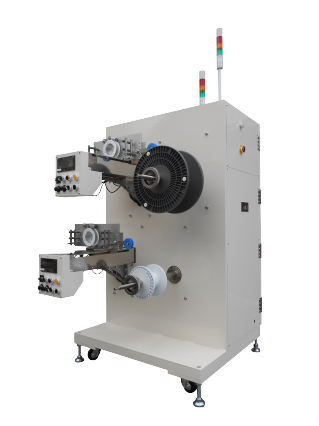

２軸同期トラバース付測長ボビン巻き取り機　　　形式ＴＭＳ５２２W　　　特注承ります

電線・ケーブル・線材などをトラーバースと測長をしてボビンに巻き取る装置です
設定長さで自動停止　巻き取り本数も設定
巻き取り速度と巻き取り張力をそれぞれボリウムで調整できます

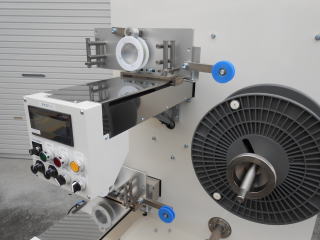

トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります

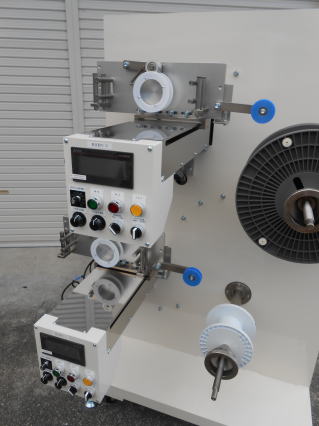

上下２軸にそれぞれ個別に巻き取ります。２軸それぞれ個別に設定可能です。

標準仕様価格　　２０２２年１２月１日受注分より￥６，８００，０００～

巻き取り回転数	１０～８０回転／分　（ボリウムで調整）
巻き取り速度	６～５０ｍ／分　（巻き取り径φ２００ｍｍ時）（ボリウムで調整）
巻き取り張力	１０～８１Ｎ（巻き取り径φ２００ｍｍ時）（ボリウムで調整）
トラバースピッチ	巻き取りピッチ０．１～３０．０ｍｍ　（タッチパネルで設定）１０品種の設定記憶可能
トラバース移動幅	１００～２６０ｍｍ　（近接スイッチの位置変更で調整）
測長機能	１～９９９９ｍ　設定値で自動停止
適用ボビン	最大外径：Φ４５０ｍｍ最大幅：２６０ｍｍ軸穴径：Φ２５～７５ｍｍ　（ご指定サイズ可能）最大巻き重量：２５ｋｇ
電源電圧	三相２００Ｖ　１５Ａ
移動・固定	キャスタ－及びアジャスタ－付き
機械寸法	幅１０００×奥行１１５０×高さ２１２０ｍｍ (パトライト含む）
概略重量	５００ｋｇ
オプション	巻取り張力一定制御

ボビン巻き取り機　ＭＳ３Ｎ－ＴＰ

ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
ボビンをテーパーネジで締め込み固定するタイプです。
ボビン穴径Φ１５～３３ｍｍまで固定できます。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション：フットスイッチ（運転/停止）
貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。
標準価格　　　２０２２年０６月１日受注分より￥１６５，０００～
トルクモーターなので、巻きだしブレーキとしても使用可能です。

.電源電圧	ＡＣ１００Ｖ　２Ａ
.本体重量	約１５Ｋｇ～
.巻き取り張力	５０ｒｐｍタイプ　　１２Ｎ/巻き径φ２００ｍｍ時（連続定格時）　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時）
.巻き取り張力	１００rpmタイプ　５．８Ｎ/巻き径φ２００ｍｍ時（連続定格時）　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時）
.巻き取り張力	３００rpmタイプ　１．９Ｎ/巻き径φ２００ｍｍ時（連続定格時）　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時）
