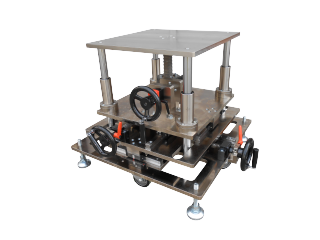

大型手動Ｚ軸テーブル（Ｚ軸ステージ）
４柱スライドブッシュを使用したＺ軸テーブルを、テーブル幅・テーブル長・ストロークにより
45種類を規格化しました。
テーブルサイズ３００×３００ｍｍ〜６００×６００ｍｍ
テーブル昇降ストローク５０ｍｍ・１００ｍｍ・１５０ｍｍ・２００ｍｍ・３００ｍｍ
手動ハンドル付（ハンドル１回転で０．４ｍｍストローク）
インジケター目盛り（０．１ｍｍデジタル表示）
ロックレバーで固定できます。（セルフロック併用）
手動の昇降テーブル（Ｚ軸テーブル）としてご利用いただいています
標準価格 ２０１８年１０月１日受注分より￥３００，０００〜
最大可搬質量120ｋｇ
| テーブル幅 |
300/400/500/600ｍｍ |
| テーブル長さ |
400/500/600ｍｍ |
| ストローク |
50/100/150/200/300ｍｍ |
|
最大標準寸法６００ｍｍ×６００ｍｍ×３００ｍｍストローク
昇降テーブル上面への取り付け穴加工などのご指示をいただく場合がよくあります
貴社仕様の特注も１台から製作いたしますので、お問い合わせください。
    |
| |
|

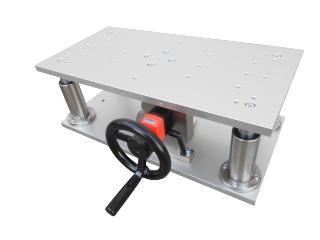

ＺＴＡ４０−２５０−５００−５０−Ｈ
|
手動Ｚ軸テーブル仕様
テーブルサイズ：幅２５０ｍｍ×長５００ｍｍ×昇降ストローク５０ｍｍ
手動ハンドルでテーブルを昇降させます。
手動ハンドル付（ハンドル１回転で０．４ｍｍストローク）
インジケター目盛り（０．１ｍｍデジタル表示）
ロックレバーで固定できます。（セルフロック併用）
上下テーブル材質：アルミＡ５０５２アルマイト仕上げ
最大可搬質量120ｋｇ |
ＺＴＡ４０−３００−６００−１００−Ｈ |
手動Ｚ軸テーブル仕様
テーブルサイズ：幅３００ｍｍ×長６００ｍｍ×昇降ストローク１００ｍｍ
手動ハンドルでテーブルを昇降させます。
手動ハンドル付（ハンドル１回転で０．４ｍｍストローク）
インジケター目盛り（０．１ｍｍデジタル表示）
ロックレバーで固定できます。（セルフロック併用）
上下テーブル材質：アルミＡ５０５２アルマイト仕上げ
最大可搬質量120ｋｇ |

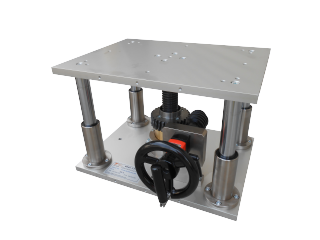

ＺＴＡ４０−３００−４００−１５０−Ｈ
 |
手動Ｚ軸テーブル仕様
テーブルサイズ：幅３００ｍｍ×長４００ｍｍ×昇降ストローク１５０ｍｍ
手動ハンドルでテーブルを昇降させます。
手動ハンドル付（ハンドル１回転で０．４ｍｍストローク）
インジケター目盛り（０．１ｍｍデジタル表示）
ロックレバーで固定できます。（セルフロック併用）
上下テーブル材質：アルミＡ５０５２アルマイト仕上げ
最大可搬質量120ｋｇ |
ＺＴＡ４０−５００−５００−３００−Ｈ |
手動Ｚ軸テーブル仕様
テーブルサイズ：幅５００ｍｍ×長５００ｍｍ×昇降ストローク３００ｍｍ
手動ハンドルでテーブルを昇降させます。
手動ハンドル付（ハンドル１回転で０．４ｍｍストローク）
インジケター目盛り（０．１ｍｍデジタル表示）
ロックレバーで固定できます。（セルフロック併用）
上下テーブル材質：アルミＡ５０５２アルマイト仕上げ
最大可搬質量120ｋｇ |

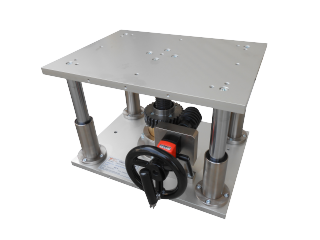

ＺＴＡ４０−３００−４００−３００−Ｈ |
手動Ｚ軸テーブル仕様
テーブルサイズ：幅３００ｍｍ×長４００ｍｍ×昇降ストローク３００ｍｍ
手動ハンドルでテーブルを昇降させます。
架台の支柱付きタイプになります
手動ハンドル付（ハンドル１回転で０．４ｍｍストローク）
インジケター目盛り（０．１ｍｍデジタル表示）
ロックレバーで固定できます。（セルフロック併用）
上下テーブル材質：アルミＡ５０５２アルマイト仕上げ
最大可搬質量120ｋｇ |

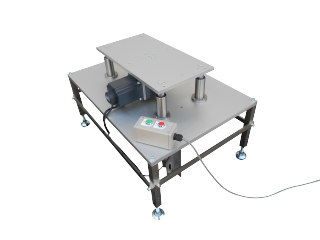

ＺＴＡ４０−３００−５６０−３００−M
 |
電動Ｚ軸テーブル仕様
昇降テーブルサイズ：幅３００ｍｍ×長５６０ｍｍ×昇降ストローク３００ｍｍ
下ベースサイズ：６００ｍｍ×８６０ｍｍ
モーターでテーブルが昇降します。
上昇ボタン・下降ボタンでテーブルが昇降します
上昇上限センサー・下降下限センサー付き
移動速度：約５ｍｍ／ｓｅｃ
ブレーキ付きモーターなので固定できます。（セルフロック併用）
上下テーブル材質：アルミＡ５０５２アルマイト仕上げ
制御ボックスは別置き
最大可搬質量120ｋｇ |
 |

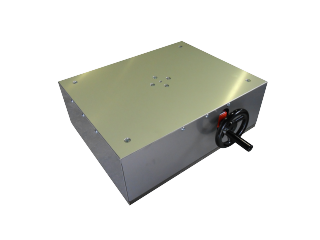

手動Ｚ軸テーブル仕様
カバー付き
テーブルサイズ：幅４００ｍｍ×長５００ｍｍ×昇降ストローク５０ｍｍ
手動ハンドルでテーブルを昇降させます。
手動ハンドル付（ハンドル１回転で０．４ｍｍストローク）
インジケター目盛り（０．１ｍｍデジタル表示）
ロックレバーは使用できません（セルフロックのみになりますが荷重により下降することはありません）
上下テーブル材質：アルミＡ５０５２アルマイト仕上げ
上昇時はカバーも一緒に上がります
最大可搬質量120ｋｇ
|
 |

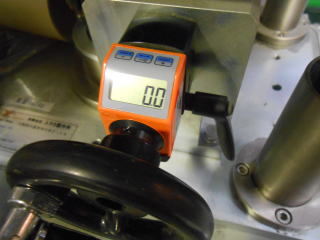

オプション：電子式デジタルポジションインジケータ−に変更
追加費用：￥６０，０００−
インクリメンタル測定（相対測定）とアブソリュート測定（絶対測定）の切り替え表示が可能です。
インクリメンタル測定キーを押すと、表示は”０”に変わり、この位置から相対測定ができます。
絶対表示値は、バックグラウンドで記録されています。
インクリメンタル測定キーをもう一度押すと、絶対表示に切り替わります。
本製品は電池式で、電池寿命はおよそ２年です。
交換電池型式：ＣＲ２０３２ リチウム３Ｖ
|
